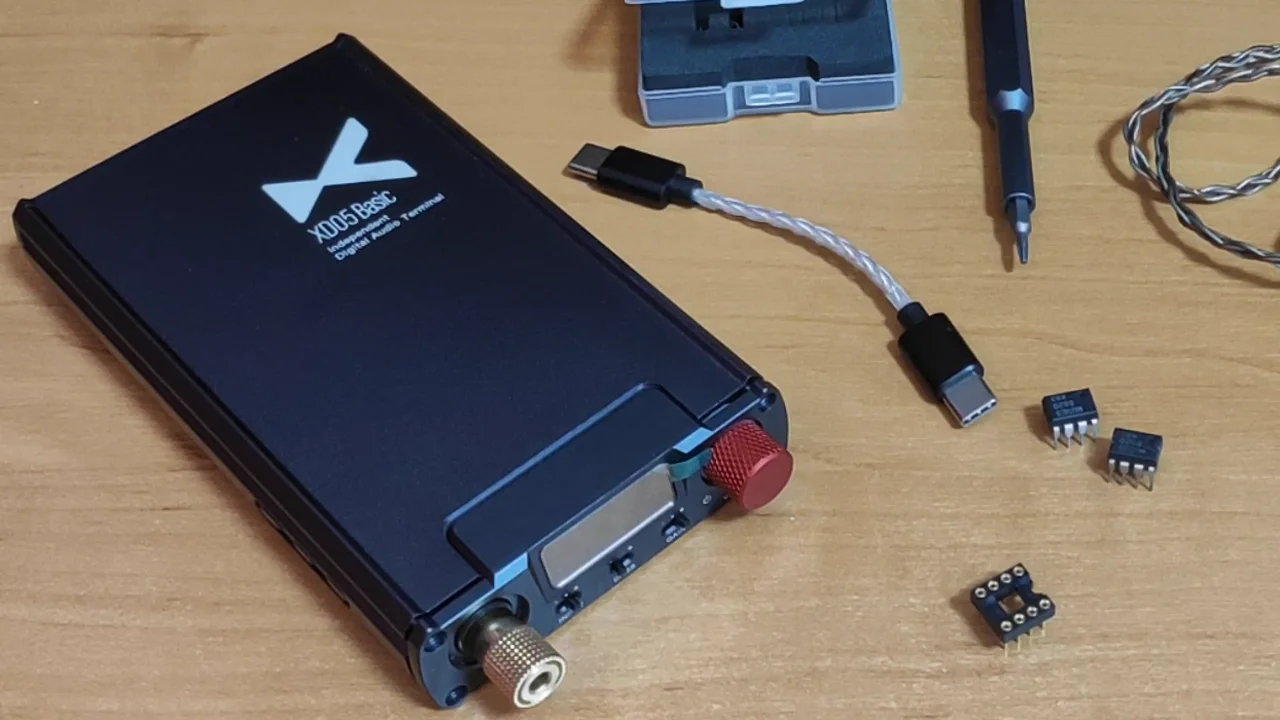

xDuoo XD-05 Basic.
После мода 4ernov.
XD-05 Basic - портативный ЦАП с усилителем для наушников. ЦАП, цифро-аналоговый преобразователь, делает из цифрового звука телефона или компьютера аналоговый. Для мода 4ernov выбрал опорной моделью именно Basic: простую заготовку доводить разумнее, чем перепаивать дорогую. Он перебирает плату целиком. Операционные усилители, сменные микросхемы-усилители, он меняет в самом конце.
Опорная модель для мода
Basic подключается к телефону или компьютеру и играет в наушники лучше их собственного выхода. Это самая дешёвая модель линейки xDuoo XD-05. На ней 4ernov отрабатывает свой мод.
Свою методологию он отрабатывал на этой серии год. Нынешний мод - уже третья её версия.
Условно будем считать год работы, год изучения, год наработок, набивания шишек, новых открытий.
Старый Basic на AK4490 4ernov называет «дисциплинированным отличником». Нынешний на ES9018 Sabre он тоже дорабатывает и доволен.
Все семь моделей линейки XD-05 сравнены на странице линейкиЧто меняет 4ernov
Многие думают, что мод - это вынуть штатные операционные усилители и вставить дорогие. 4ernov с этим не согласен. Операционный усилитель работает среди других деталей платы. Пока они заводские, дорогая микросхема мало что меняет.
Поэтому основная работа идёт по плате. Замена операционных усилителей - последний шаг на уже звучащем устройстве. Каждый пункт ниже можно посмотреть в ролике по ссылке.
Меня спрашивают, что такое мод? Это замена операционных усилителей? Нет, друзья мои, это не замена операционных усилителей.
Подбирает заново компоненты на плате вместо заводских.
Переделывает пути сигнала по плате, то есть то, как сигнал идёт от узла к узлу.
Собирает питание заново. Стабилизатор напряжения держит питание ровным, и каждый такой стабилизатор 4ernov проверяет на тестовом стенде.
Подбирает припой: из четырёх-пяти марок оставляет одну.
Меняет штатный кварц на фемтоклок. Кварц задаёт такт работы ЦАП, фемтоклок делает это точнее.
Подбирает микросхемы под окружение конкретной платы, а не «универсальные». Повышает напряжение питания.
Дорабатывает выходные буферы. Это каскад, который отдаёт сигнал в наушники. После мода он работает на транзисторах.
Подбирает операционные усилители в самом конце, когда плата уже звучит. Тогда их смена слышна сильнее, чем с завода.
Дорогие операционные усилители не нужны
4ernov советует не тратить деньги на дорогие операционные усилители. По его словам, всё нужное есть и в недорогих микросхемах, если плата уже доработана.
Дорогие по 50–100 долларов операционные усилители — запомните это как базу: не тратьте просто зря деньги. Всё, что нужно, есть в операционных усилителях предельно до 15 долларов в цене.
Как 4ernov описывает результат
После мода Basic это монстр. После мода Basic это монстр. Я не знаю, как это получается. У меня подобраны там микросхемы. Питание, вольтаж повышен идёт. На транзисторах выхлоп просто капец. Он просто разрывает.
Ему планары подключаешь полноразмерные. Он двигает так. Драйверы просто они там в чашках прыгают.
Планарные наушники - полноразмерные модели с плоской мембраной. Портативному устройству обычно не хватает для них мощности.
Планка: в пять раз дороже
Результат мода 4ernov проверяет простым правилом. Доработанный аппарат должен играть как устройство минимум в пять раз дороже. Если звук с завода и после мода отличаются только окраской, работу он считает бессмысленной.
Смысл работы с мастером должен выражаться в том, что вы получите в итоге устройство, которое будет стоить или играть настолько хорошо, насколько устройство как минимум в 5 раз дороже.
Если мы берём за $150 Basic, то я смело могу сказать, что мы делаем мод Basic, и Basic должен переигрывать устройства, которые стоят $1000–1500. А если автор делает мод, и что сток, что мод звучит несколько в тоналке отличается, то смысла от такой работы нет.
Два варианта мода
AUX - аналоговый вход: через него Basic работает просто усилителем для наушников от другого источника. Мод Basic на Sabre возможен в двух вариантах. Выбрать нужно до отправки аппарата. 4ernov при заказе всегда уточняет, что для вас важнее.
4ernov отключает вход AUX. Basic остаётся источником с выходом на наушники 6,3 мм, но отдельным усилителем больше не работает. Этот вариант для тех, у кого уже есть стационарная система.
Это максимальный, который бы я рекомендовал делать, именно если идти максимально за звуком. Но мы теряем функционал в лице AUX. Когда я вытаскиваю максимальное качество звука из Basic на Sabre, мы теряем функцию AUX.
Звук примерно на десять процентов скромнее. Зато Basic остаётся и портативным ЦАП, и усилителем для наушников. Этот вариант для тех, у кого нет отдельного усилителя. По словам 4ernov, тогда Basic становится лучшим усилителем для наушников во всей серии xDuoo.
Это пока что, ну я уверен в этом, это самое лучшее устройство как усилитель для наушников из всей серии xDuoo.
Что мод обещает и чего нет
Одна замена операционных усилителей модом не считается. Без работы по плате это, по словам 4ernov, лишь «окультуривание» звука.
Вариант за максимальным звуком отключает вход AUX. Basic перестаёт работать отдельным усилителем.
Вариант с сохранённым AUX звучит примерно на десять процентов скромнее.
Вариант мода нужно выбрать до отправки аппарата.
После мода Basic справляется с полноразмерными планарными наушниками.
Операционные усилители после мода можно менять под себя. Разница слышна сильнее, чем с завода.
Автор отвечал под роликом
Заказать мод XD-05 Basic
Напишите, какой у вас Basic, какие наушники и какой вариант мода ближе: с AUX или за максимальным звуком. 4ernov уточнит, что для вас важнее, и назовёт цену и срок.
