P.J.Miaolai D2.
Ламповый усилитель после мода.
D2 - китайский усилитель для наушников: одна лампа 6Н3П и микросхема на выходе. С завода он стоит 20-25 долларов. 4ernov год подбирал к нему детали и теперь дорабатывает под заказ. Результат он ставит выше плееров за две-три тысячи долларов.
Усилитель с одной лампой
D2 продаётся на AliExpress под маркой P.J.Miaolai. Это коробочка размером с ладонь с одной лампой сверху. Лампа работает на 100 В, как положено. На выходе стоит микросхема: без неё обычные наушники к лампе не подключить.
4ernov называет D2 гибридом, а не чистым ламповиком. В ролике он зовёт его «ламповичок», «малыш» и «Уникум». Свой экземпляр он купил пару лет назад и около года пробовал на нём детали.
Что меняет 4ernov
Узел, который поднимает 12 В до 100 В для лампы, остаётся заводским. Всё остальное по входу, выходу и питанию переделывается. Каждый шаг можно посмотреть в ролике по ссылке.
Розетка питания заменена на медную с позолотой. Контакты зачищены до меди, чтобы не терять сигнал на переходах.
Фильтрация питания собрана заново из четырёх типов конденсаторов: электролит, полимер, плёнка, керамика.
Все резисторы заменены на MELF, цилиндрические, их ценят за точность. Набираются вручную.
Заводская микросхема выпаяна. Вместо неё панелька из бериллиевой меди: микросхема подбирается под наушники заказчика.
Вход продублирован посеребрённым проводом до регулятора громкости.
Конденсаторы между лампой и микросхемой подняты над платой и соединены с ножками лампы напрямую. Так меньше наводок.
Блок питания тоже дорабатывается: проводка и фильтрация на выходе.
Конденсаторы над платой
Самый заметный приём мода. Два крупных плёночных конденсатора стоят вертикально над платой и серебрёным проводом идут прямо к ножкам лампы. Сигнал от лампы к микросхеме проходит короче и ловит меньше наводок. Зрители предложили это запатентовать.
Два блока питания, два характера
Детали фильтрации 4ernov подбирает по звуку, а не по уровню шума. При одном уровне шума разные детали дают разный характер, говорит он на 2:23.
| Блок | Что делает 4ernov | Как описывает звук |
|---|---|---|
| Штатный блок, 12 В 2 А | Проводка на посеребрённую медь, фильтрация на выходе | Тоньше, воздушнее. «С ним можно жить» |
| Блок от роутера Deutsche Telekom, 12 В 2,5 А | Обвязка, выходные конденсаторы, проводка, штекер | Плотнее, телеснее. Заметнее с большими наушниками |
Блок от роутера продаётся на OLX. Он шумнее на выходе, и работы с ним больше, но собран намного дороже своей цены.
Как 4ernov описывает результат
Это просто нереальная пушка. Она дует.
Усилитель - это должна быть проволока с усилением.
Усилительные блоки iBasso за 200-300 долларов, по его словам на 11:49, «камня на камне не оставят». Линейный выход плееров за две-три тысячи он ставит ниже моденного D2.
Полноразмерные Grado и Sivga Luan с динамиком 50 мм. Источник: выход на наушники телефона Xiaomi Mi 9 Lite. 10:18
Главная настройка результата. Микросхема подбирается под наушники: сколько тока нужно выходу, столько она и даёт. Ставить любую нельзя: неподходящая ловит наводки от повышающего узла. 10:52
6Н3П, советская, на OLX стоит 20-30 гривен. У 4ernov есть поставщик, который подбирает пары ламп. 9:49

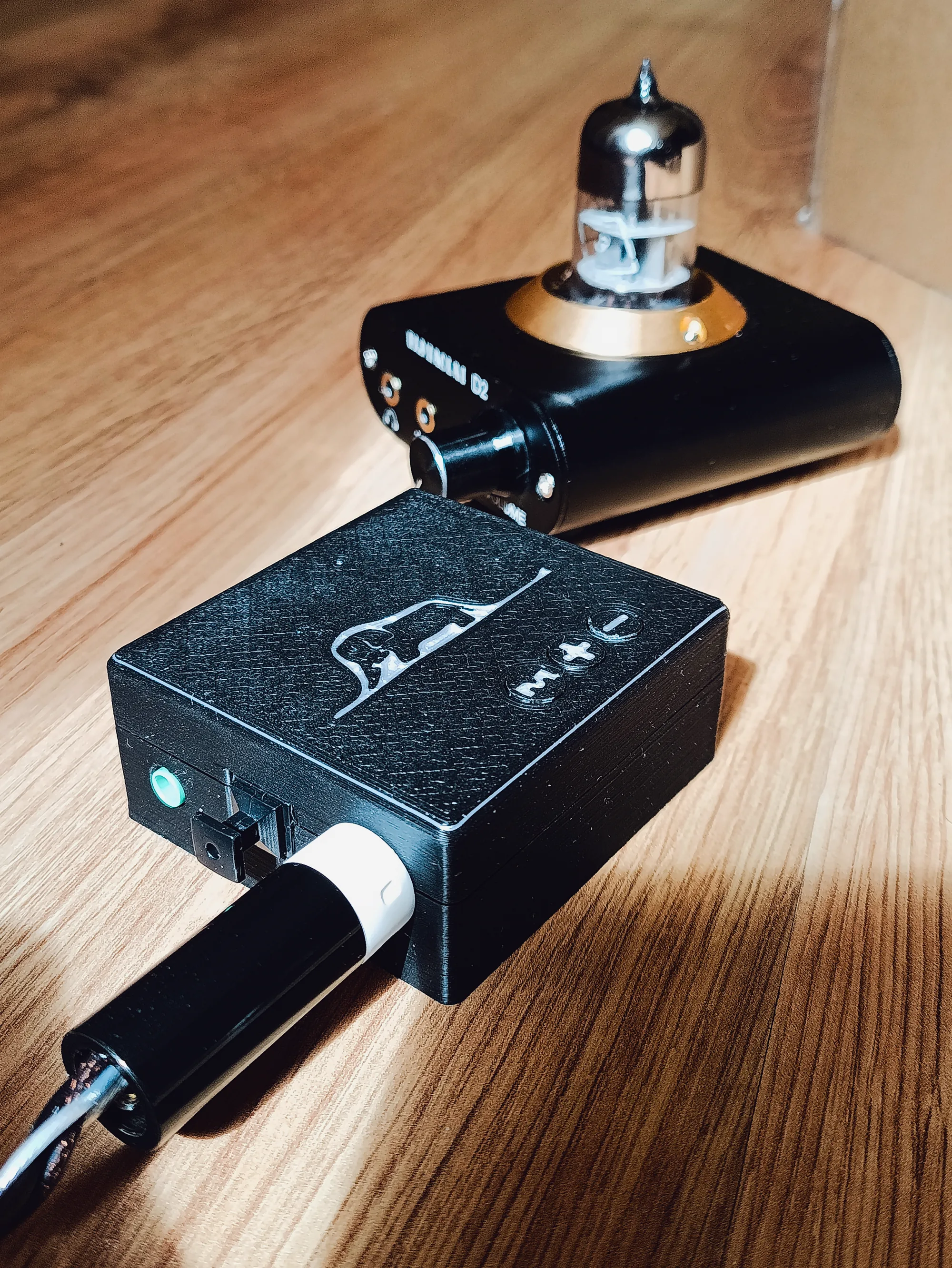

D2 и Слон задуманы парой
Слон берёт звук с компьютера или телефона по USB и отдаёт его на D2 по RCA. Уровень на выходе Слона невысокий, около 0,55 В, чувствительной лампе D2 его хватает. Так получается настольная система из двух изделий мастерской.
Страница СлонаЧто мод обещает и чего нет
Схем, замеров и списка подходящих микросхем автор не публикует. Мод подбирается на слух.
Под каждую партию плат детали подбираются заново: завод меняет комплектующие.
На штатном блоке питания возможен небольшой фон в левом канале. На чистых блоках его нет.
Не для внутриканальных наушников. Для них 4ernov советует доработанный свисток.
Работает от павербанка на 12 В.
Микросхему на выходе можно менять под свои наушники без пайки.
