P.J.Miaolai D2.
Ламповый усилитель после мода.
D2 - китайский усилитель для наушников: одна лампа 6Н3П и микросхема на выходе. С завода он стоит 20-25 долларов. 4ernov год подбирал к нему детали и теперь дорабатывает под заказ. Результат он ставит выше плееров за две-три тысячи долларов.
Усилитель с одной лампой
D2 продаётся на AliExpress под маркой P.J.Miaolai. Это коробочка размером с ладонь с одной лампой сверху. Лампа работает на 100 В, как положено. На выходе стоит микросхема: без неё обычные наушники к лампе не подключить.
4ernov называет D2 гибридом, а не чистым ламповиком. В ролике он зовёт его «ламповичок», «малыш» и «Уникум». Свой экземпляр он купил пару лет назад и около года пробовал на нём детали.
- Что это
- Гибридный усилитель для наушников: одна лампа 6Н3П и микросхема на выходе
- Разъёмы
- Вход 3,5 мм, выход на наушники 3,5 мм
- Питание
- 12 В, блок в комплекте. На лампу плата сама поднимает напряжение до 100 В
- Микросхема на выходе
- NE5532, с завода впаяна намертво
- Корпус
- Чёрный алюминий 71 на 74 мм, золотое кольцо под лампой, 113 г
- Цена с завода
- 20-25 долларов
Что меняет 4ernov
Узел, который поднимает 12 В до 100 В для лампы, остаётся заводским. Всё остальное по входу, выходу и питанию переделывается. Каждый шаг можно посмотреть в ролике по ссылке.
Розетка питания заменена на медную с позолотой. Контакты зачищены до меди, чтобы не терять сигнал на переходах.
Фильтрация питания собрана заново из четырёх типов конденсаторов: электролит, полимер, плёнка, керамика.
Все резисторы заменены на MELF, цилиндрические, их ценят за точность. Набираются вручную.
Заводская микросхема выпаяна. Вместо неё панелька из бериллиевой меди: микросхема подбирается под наушники заказчика.
Вход продублирован посеребрённым проводом до регулятора громкости.
Конденсаторы между лампой и микросхемой подняты над платой и соединены с ножками лампы напрямую. Так меньше наводок.
Блок питания тоже дорабатывается: проводка и фильтрация на выходе.
Конденсаторы над платой
Самый заметный приём мода. Два крупных плёночных конденсатора стоят вертикально над платой и серебрёным проводом идут прямо к ножкам лампы. Сигнал от лампы к микросхеме проходит короче и ловит меньше наводок. Зрители предложили это запатентовать.
Два блока питания, два характера
Детали фильтрации 4ernov подбирает по звуку, а не по уровню шума. При одном уровне шума разные детали дают разный характер, говорит он на 2:23.
| Блок | Что делает 4ernov | Как описывает звук |
|---|---|---|
| Штатный блок, 12 В 2 А | Проводка на посеребрённую медь, фильтрация на выходе | Тоньше, воздушнее. «С ним можно жить» |
| Блок от роутера Deutsche Telekom, 12 В 2,5 А | Обвязка, выходные конденсаторы, проводка, штекер | Плотнее, телеснее. Заметнее с большими наушниками |
Блок от роутера продаётся на OLX. Он шумнее на выходе, и работы с ним больше, но собран намного дороже своей цены.
Как 4ernov описывает результат
Это просто нереальная пушка. Она дует.
Усилитель - это должна быть проволока с усилением.
Усилительные блоки iBasso за 200-300 долларов, по его словам на 11:49, «камня на камне не оставят». Линейный выход плееров за две-три тысячи он ставит ниже моденного D2.
Полноразмерные Grado и Sivga Luan с динамиком 50 мм. Источник: выход на наушники телефона Xiaomi Mi 9 Lite. 10:18
Главная настройка результата. Микросхема подбирается под наушники: сколько тока нужно выходу, столько она и даёт. Ставить любую нельзя: неподходящая ловит наводки от повышающего узла. 10:52
6Н3П, советская, на OLX стоит 20-30 гривен. У 4ernov есть поставщик, который подбирает пары ламп. 9:49

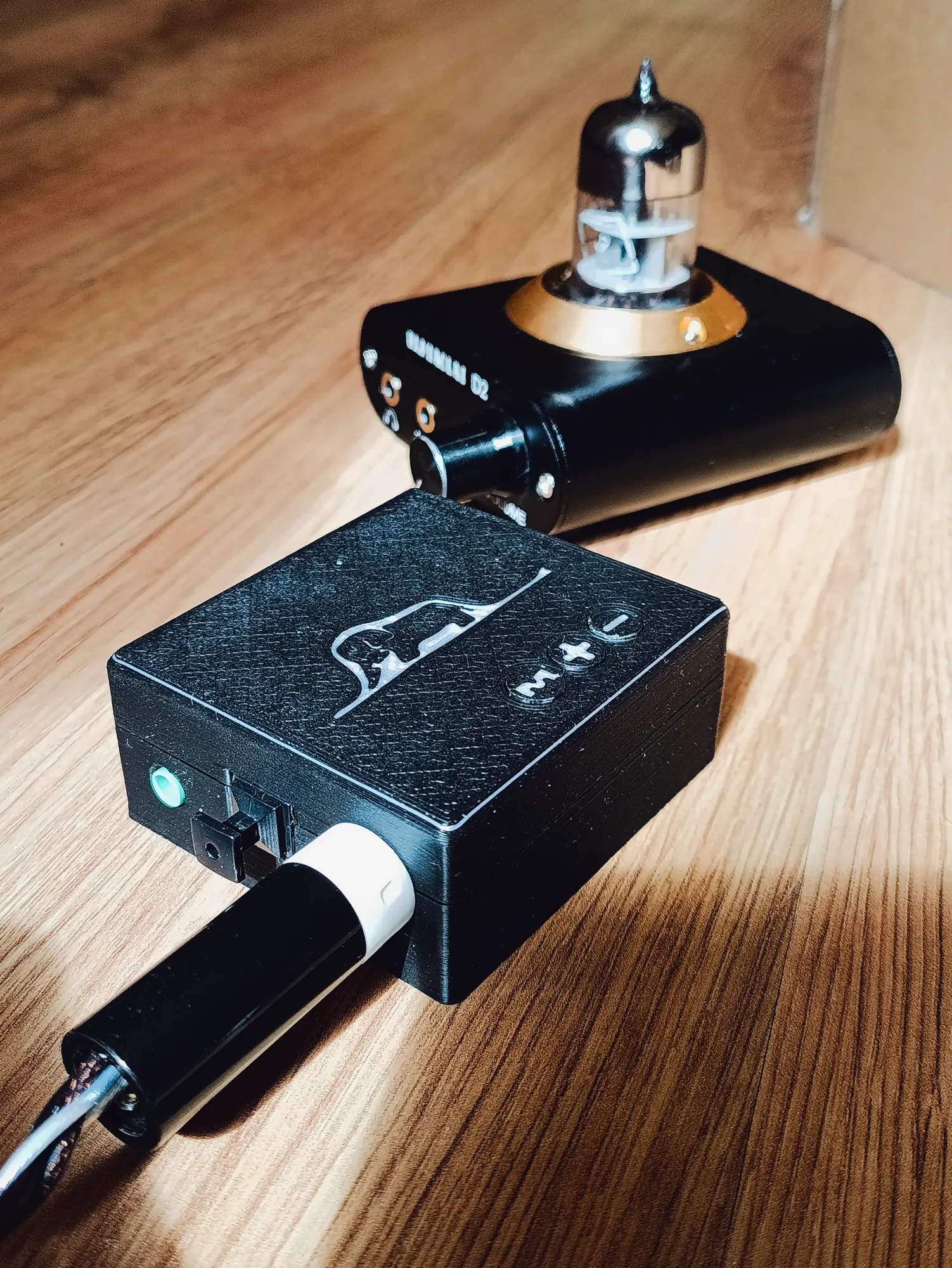

D2 и Слон задуманы парой
Слон берёт звук с компьютера или телефона по USB и отдаёт его на D2 по RCA. Уровень на выходе Слона невысокий, около 0,55 В, чувствительной лампе D2 его хватает. Так получается настольная система из двух изделий мастерской.
Что мод обещает и чего нет
Схем, замеров и списка подходящих микросхем автор не публикует. Мод подбирается на слух.
Под каждую партию плат детали подбираются заново: завод меняет комплектующие.
На штатном блоке питания возможен небольшой фон в левом канале. На чистых блоках его нет.
Рекомендация 4ernov: накладные и полноразмерные наушники. С внутриканальными тоже работает, часть заказчиков слушает именно так и довольна. Для них есть вариант дешевле: доработанный свисток.
Работает от павербанка на 12 В.
Микросхему на выходе можно менять под свои наушники без пайки.
Автор отвечал под роликом
Заказать мод D2
Напишите, какие у вас наушники: под них 4ernov подберёт микросхему и назовёт цену и срок. Свой D2 присылать не обязательно, его можно заказать вместе с модом.
