Мод xDuoo XD-05 Basic: что 4ernov меняет на плате

Поводом для ролика стали вопросы в группе мастерской. Новички пересказывают там прочитанное на форумах и, по словам 4ernov, получают в голове «полный такой винегрет». Отвечать за всех он не берётся и говорит только за себя, за свой опыт и свой подход.

В линейке xDuoo XD-05 несколько моделей, от Basic до Plus 2 и Balance, и 4ernov признаёт, что кому-то ближе другой аппарат. Свой выбор он называет прямо:

Сильным он называет Basic не только по мощности, но и по звуковым показателям (1:17). Позже в ролике 4ernov говорит, что этот аппарат - один из самых любимых у него и его личная гордость (5:39).

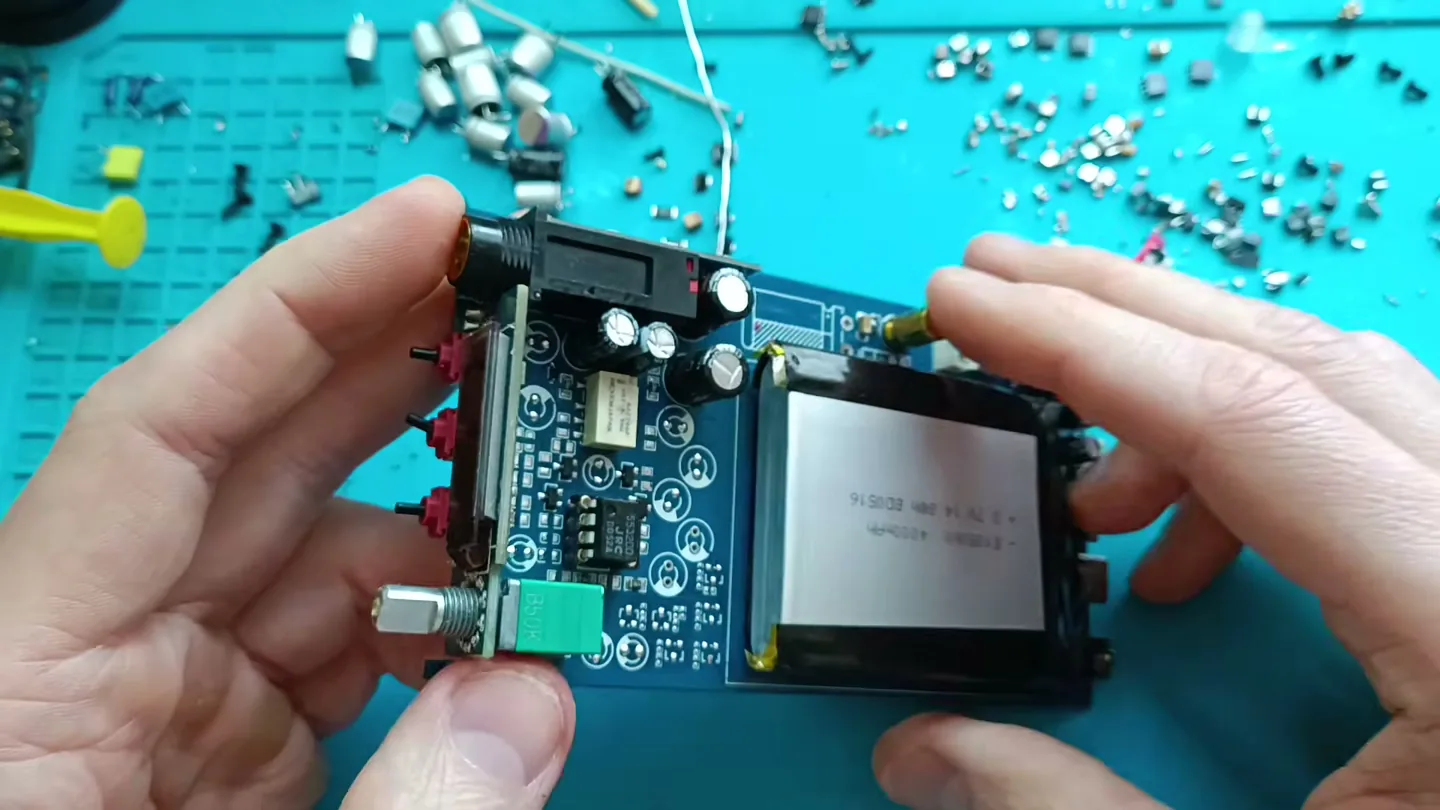

Операционный усилитель, или ОУ, микросхема для усиления аналогового сигнала, в серии XD-05 стоит в панельке, и поменять его можно без паяльника. Отсюда и распространённое мнение:

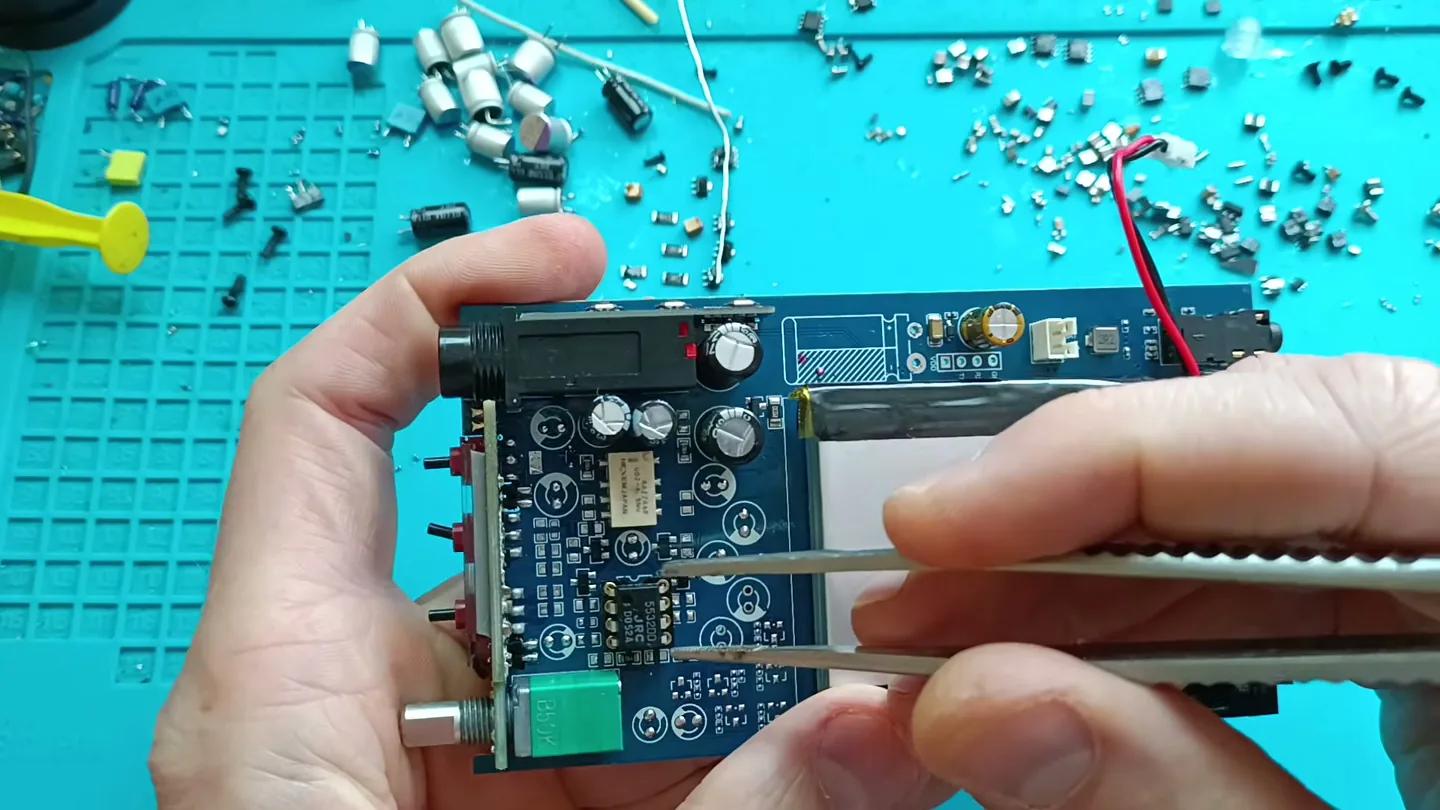

Менять ОУ самому 4ernov не отговаривает, но предупреждает, что у микросхемы есть направление и ставить её в панельку как попало нельзя. Ножки к тому же держатся крепко:

Люди, забывшие о технике безопасности, присылали 4ernov фотографии пробитых пальцев и сломанных ножек (2:29), так что совет про пинцет вырос из чужих травм. Но сама замена ОУ, по мнению 4ernov, лишь малая часть мода.

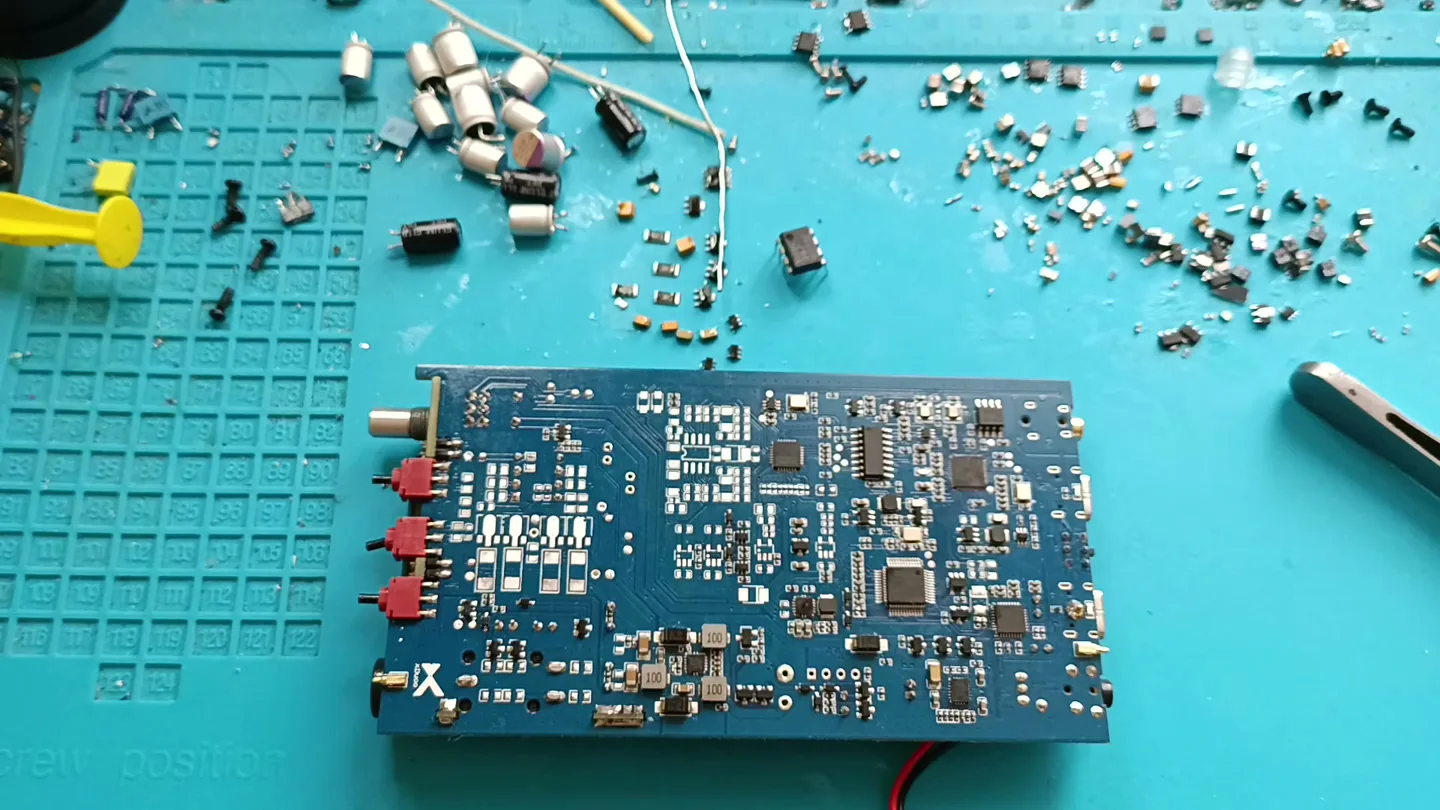

Дальше 4ernov показывает плату, уже подготовленную под мод (2:55). С аналоговой части сняли почти всё, и на месте остался только чип Sabre 9018, собственно ЦАП, который превращает цифровой сигнал в аналоговый. Сняты стабилизаторы питания цифровой части и аналоговой части самого чипа. Фильтрацию питания от батареи разобрали, чтобы собрать её заново своими конденсаторами.

Сняли и микросхему преобразователя ток-напряжение вместе с обвязкой, то есть деталями вокруг неё. Этот каскад собирают заново на цилиндрических резисторах MELF, подбирая коэффициенты усиления и прокладывая дорожки по-своему (3:36). Всё в нём будет своё, не заводское.

Каскад ток-напряжение превращает ток с выхода чипа в напряжение, с которым работают следующие каскады. Оттуда сигнал идёт к регулятору громкости через межкаскадные конденсаторы, которые пропускают звук, но задерживают постоянное напряжение. Можно обойтись и без них, если включить каскад по схеме, которая сама избавляет выход ОУ от постоянной составляющей (3:51). 4ernov пробовал оба варианта и выбрал первый:

Такие решения, по словам 4ernov, принимаются только после подбора и прослушивания, когда варианты оценены и сделаны выводы. Варианты есть, но в этом аппарате он остановился на межкаскадных конденсаторах.

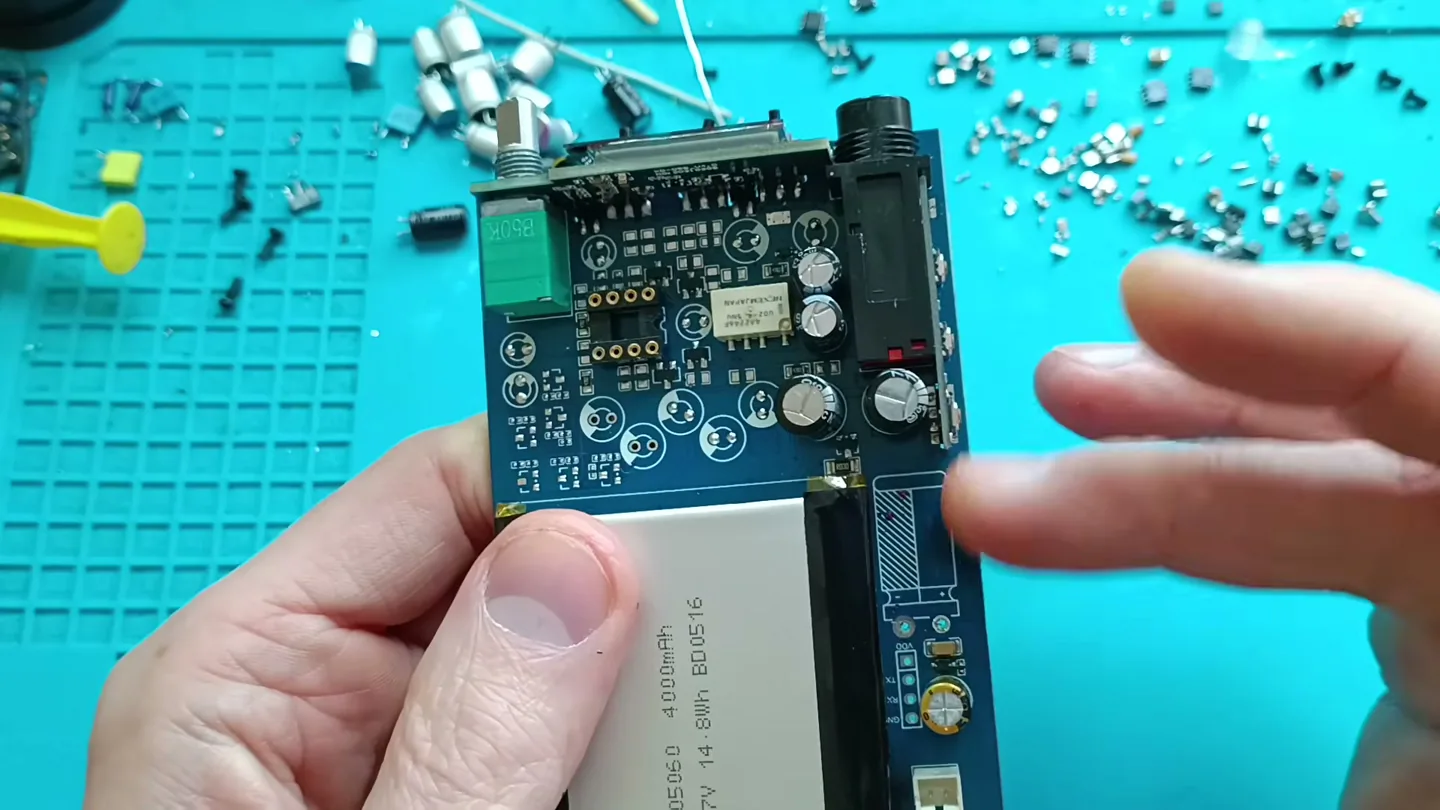

После регулятора громкости стоит каскад предварительного усиления, тот самый ОУ в панельке, и его тоже разбирают полностью (4:17). Коэффициенты усиления пересчитывают, а каскад собирают на резисторах MELF. Усилитель переводят в режим без обратной связи, то есть без цепи, которая подаёт часть выходного сигнала обратно на вход. Входной конденсатор меняют на другой, с низким внутренним сопротивлением, который способен отдавать большой ток.

Меняют и силовые провода от батареи, и 4ernov дважды повторяет, что «это тоже имеет значение». Последним идёт выходной каскад на транзисторах, который тоже пересобирают, снимая штатные транзисторы и ставя вместо них более качественные (5:00).

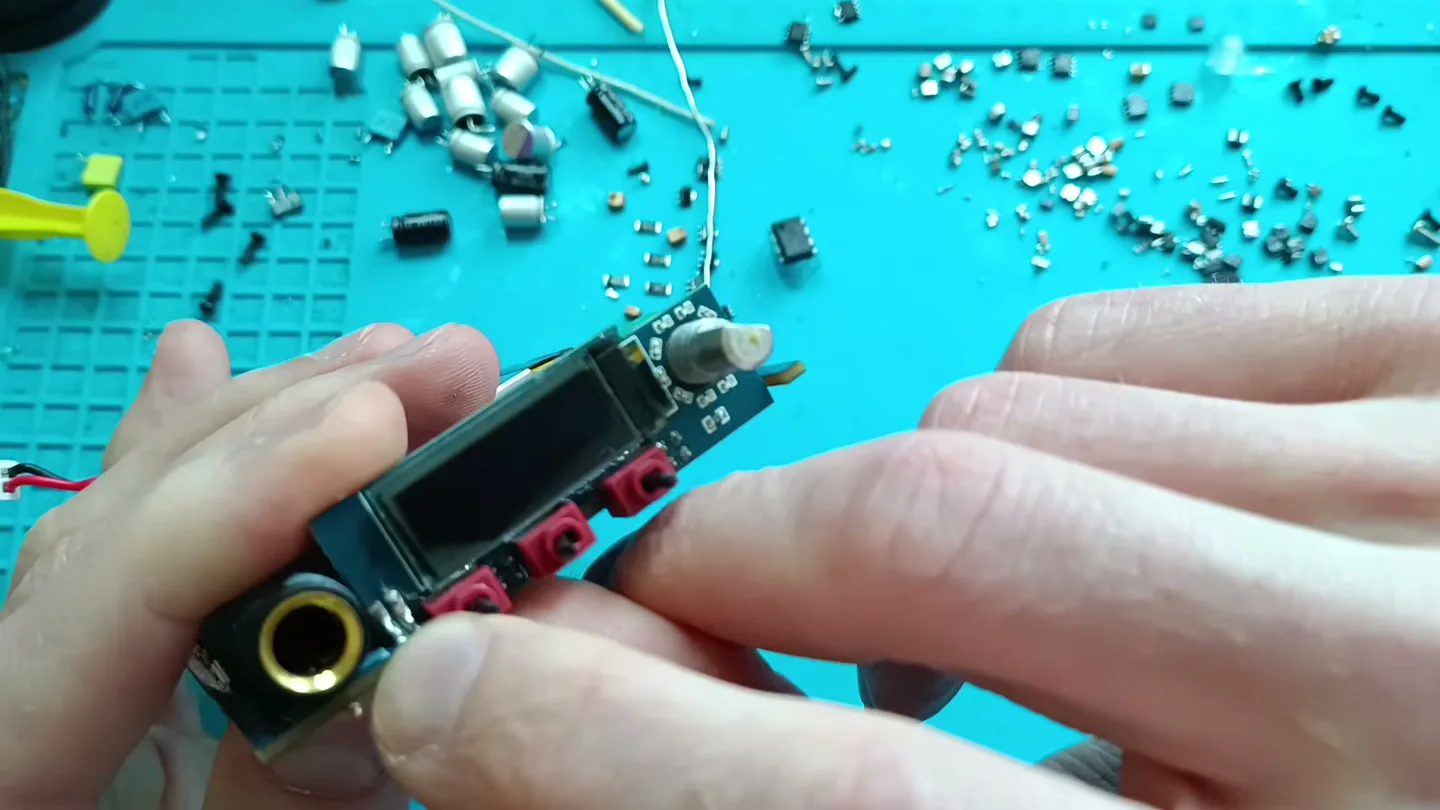

Иногда меняют и регулятор громкости, чаще всего в подержанных аппаратах, где бракованный или изношенный регулятор шуршит, проваливается и даёт перекос каналов (5:54). В Basic такая замена непростая, потому что регулятор закрыт панелью с дисплеем, а она припаяна к плате в десяти точках.

Панель выпаивают и снимают, меняют регулятор, а затем собирают всё в обратном порядке (6:10). Работа хлопотная и нервная, признаёт 4ernov. Но, по его словам, «цель оправдывает средства», и такую замену в мастерской делают.

В конце 4ernov переходит к письмам, которые до сих пор приходят ему в личные сообщения. Люди покупают не Basic и не Plus 2, а Balance или другой аппарат, потому что у того выше заявленная мощность.

Вникать в железо, по словам 4ernov, значит читать даташиты, документацию производителя на микросхемы, и понимать указанные там цифры. Изучать нужно и питание, и его номиналы (7:23). В Basic после мода, например, каскад ток-напряжение получает более высокое напряжение питания, чем на заводе (7:30). Аппарат с высокими заявленными характеристиками, купленный без такой проверки, после включения может звучать мутно и разочаровать.

Ответы, напоминает 4ernov, приходят с практикой и знаниями. Больше таких разборов есть в группе мастерской, где работает поиск (8:14), а общеобразовательные ролики он по возможности будет выкладывать и дальше.

В ролике 4ernov не называет ни одной паспортной цифры. Характеристики Basic в таблице взяты из карточек продавцов и даташита чипа и сверены с тем, что видно на плате.

То, что можно проверить глазами, с паспортом совпадает. На плате стоит чип серии 9018, сменный ОУ в панельке один, а на батарее в кадре читается та же ёмкость 4000 мА·ч. Сам ОУ в кадре - распространённая микросхема JRC 5532, но стоял ли он в этом аппарате с завода, из ролика не понять.

Мощность продавцы указывают только для наушников на 32 Ом, 500 мВт. Для высокоомных написано лишь «до 600 Ом», без цифр. Именно такую цифру 4ernov и называет бумажной, ведь она ничего не говорит о транзисторах выходного каскада и их питании, а при моде меняют именно их.

Паспорт молчит и о том, что в ролике занимает больше всего времени, от стабилизаторов и фильтрации питания до обратной связи в предусилителе. Даташит ESS описывает сам чип, а не аппарат. Его 127 дБ динамического диапазона относятся к микросхеме, вокруг которой ещё нужно собрать питание и каскад ток-напряжение.

Basic к тому же выходил в разных версиях, и у того же продавца встречается карточка на чипе AKM AK4490. Преемник, XD05 Basic2, по данным xDuoo построен на CS43131 и получил батарею на 3000 мА·ч. О версии на CS43131 зрители спросили и в комментариях к ролику.

Источники: карточка XD-05 Basic на ES9018K2M у продавца Audiophonics, карточка версии на AK4490 там же, XD05 Basic2 на сайте xDuoo, даташит ES9018K2M. Сверено 18 октября 2026.
